Archives 003 Plan Hot Pot

Message  gaziel le Jeu 26 Aoû - 15:25

GYSMOTION
Le plan du HOT POT mis en ligne





Attention au sens des charnières: il y en a dans les deux sens...
Voir le sens de pliage dans la rubrique du forum "Les photos" puis "Pliage du HOT POT"



Merci de faire parvenir une photo après votre réalisation
Bon courage

micsolaire
Merci Gysmotion,
Moi aussi je me lance.
Matériaux : isorel, Reflect Agro.

Je viens de mettre le fichier en dxf.
Je suis pressé de voir la tête de mon copain architecte quand je vais lui demander de sortir le dessin sur table traçante !

patflach
Bonjour
Merci,pour les plans. Je vais en réaliser un, en dibond miroir de 3mn, en modifiant légèrement les panneaux frontaux de manière à modifier l'angle d'inclinaison. La plupart des réflecteurs solaire à panneaux de série ,sont adpatés pour des latitudes proche de l'équateur, mais rarement pour des latitudes comprises entre 45° et 60° SAUF LE MOUCHOT,FUN PANNEL..il suffit juste de faire des simulations des rayonnements solaire pour un angle d'environ 40 ° par rapport à l'horizon et de modifier certain angle de coupe des panneaux.
...QUELS sont les performances de ce hot pot on parle en général de 200 ° F? sont t-elles supérieurs au fameux cookit de roger bernard et barbara kerr

GYSMOTION
Pour répondre à ta question patflach sur les performances du hot pot, je n'en sais rien...
Je n'ai pas de thermomètre: je ne peux pas savoir la température.
De plus, je n'ai pas fait beaucoup d'essais.

En tout cas cela fonctionne très bien.

Je pense que les performances sont un peu mieux que le cookit: en voyant simplement l'aspect général.

Pour le moment je n'ai pas trop le temps de faire des essais, j'ai d'autres passions qui me prennent pas mal de temps.

Il est à noter que dès que j'aurais un moment (et qu'il fera beau...), je ferais des comparatifs avec le Fun panel (qui est formidable aussi) que j'ai fait en carton et film milar.

Je pense que notre bricoleur n°1 Mic fera l'essai avant moi!

patflach

1/ Concernant ton plan du hotpot ,les tracés de P1,P2,P3,P4,P5 des panneaux tracés sur ton fichier jpeg sont-ils tous issus du côté miroir ??? et du même côté droit ou gauche du réflecteur ( du même plan de symétrie )
2/ J'ai réalisé une découpe sur du carton et le morceau P5 me pose quelques soucis je n'arrive pas à lui trouver un sens
Sur ton plan, et par rapport à la photo du hotpot il semble être placé du coté gauche pour cause(la petite découpe 45mn/45mn du triangle P5 se situe à gauche sur ton fichier ) ,alors que les autres p1,p2,p3,p4 semblent provenir du côté droit du réflecteur.
Peux-tu gysmotion m'éclairer sur ce point.
MERCI d'avance

GYSMOTION

C'est le coté droit coté miroir

Tous les panneaux sont du cote miroir sauf le P5...
C'est vrai que j'aurai du faire attention...

Pour info la cote de 230mm sur le P4 est le milieu.
Il se connecte donc sur la cote de 230mm sur la pièce P4 symétrique

La cote de 380mm (milieu) de P5 se connecte sur la 2ème pièce P5 symétrique

J'espere que c'est clair
N'hésite pas si tu as d'autres questions

Les 280 mm de P5 ne sont reliées à aucune tôle (libre)
P4 n'est pas coté miroir effectivement

Un schéma pour mettre tout ça au clair


micsolaire

Bravo Gysmotion
Maintenant tout est clair, je finis de découper et je reviens...


patflach
Merci pour tous les détails gysmotion, qui viennent confirmer ce que je pensais.
En attendant la version dibond ,J'ai réalisé hier soir un premier modèle en carton, il est vraiment très bien conçu
Pour ma part je n'ai plus de questions à te poser sur la fabrication de ce hot pot.

micsolaire

J'ai parlé un peu vite.
Je ne suis pas un pro de scie sauteuse.
j'ai bien du mal à assembler les morceaux
http://micsolaire.aliceblogs.fr/images/forum/hotpotassbl7w.jpg

Il va coûter cher en main d'oeuvre et en matière grise !

patflach
Micsolaire si tu rencontres des problêmes d'assemblage ,ce que je doute, je pourrais te renseigner ,j'ai fini un modèle complet miroir etc...

micsolaire

patflach,Ce soir, j'ai dû tout plier pour mettre le couvert sur la table qui me sert d'établi.
J'ai posé mes éléments à plat et je sens que j'ai dû rater quelques traits de scie.

On verra demain.

J'ai repris l'ouvrage ce matin :


A cause de mes charnières maison, il me faut lester le cuiseur.

Je peux même le plier partiellement


Je vais maintenant coller le réfléchissant.


Sous les derniers rayons de soleil, le premier essai.
A 19 h30 la température de 86 ° a été relevée dans le hotpot.


Finalement j'ai dépensé :
- un panneau d'isorel 1200 x 800 3,00 € (chez Bricoman)
- un rouleau de miroir adhésif 9,90 € (www.bonprix.de)
- 1,5 m de fil de fer diam 3,6

texmex

Super mais ou peut on trouver du miroir adhesif? dans n'importe quel magasin de bricolage?

micsolaire
Bienvenue texmex

http://www.bonprixsecure.com
fais une recherche sur la référence 92931394

et tu obtiendras cette page
http://www.bonprix.de/bp/search.htm?id=189468699421260466-0-4888a8c1&nv=0|0|&qu=92931394

texmex
Ok j'ai trouve mais le cout est un peu superieur. 150x67.5cm pour 25 euros... L'isorel pour 3.4 euros en 3mm d'épaisseur.

Micsolaire merci pour la reference, disons que Bricorama est 3 fois plus cher que bonprix.de mais je ne voulais pas attendre, et je suis allée au plus près. Bon je vous tiens au courant si j'arrive au bout de mon petit projet de bricolage avec mes deux filles de 6 et 8 ans!!!


palim
Il est vraiment superbe ce cuiseur !
Est-ce que vous avez eu le temps de mesurer ses performances .

patflach
je voudrais bien envoyer des photos, hot pot etc..mais même avec les infos (insérer photo sur un forum ) rien ne passe ...quelqu'un peut-il me dépanner ou me donner son adresse e-mail pour les envoyer ,je pense à micsolaire merci

palim
Je pense pouvoir t'aider puisque je sais le faire depuis ....hier après avoir bloqué longtemps .
Je te mets un mode d'emploi élémentaire avec Hiboox dans le forum photo.
Par contre, il y a peut-être d'autres hébergeurs meilleurs . Je n'ai pas fais d'étude de marché , j'ai pris celui qui me paraissait le plus simple .

micsolaire
Le plus simple des hébergeurs c'est celui de votre FAI puisque vous avez droit à 100Mo.
Certains serveurs gardent les photos 3 mois seulement.

Pour tracer les nombreux triangles, voici un outil indispensable


patflach
photo du hot pot
modèle en akilux avec mylar
pliable et sans charnière


Image du hot pot plié, sous la pluie.... ,merci à palim et micsolaire pour les infos sur les photos


GYSMOTION
Félicitation la réalisation à l'air très soignée!

patflach
MERCI pour le compliment, regarde également dans la rubrique photo le cookit ,je suis généralement très très méticuleux et perfectionniste ,après cette belle ébauche ,je vais réaliser un modèle en dibond miroir de 2 mn, merci encore gysmotion pour les plans de ce sympathique cuiseur.

palim

Comment as-tu fait pour que le hot pot se passe de charnières ?
Une fois de plus , je ne connais pas ce matériau .
Peux-tu en dire plus .

patflach
Pour le matériaux ,c'est de l'akilux 3 mn ,une sorte de carton synthétique et surtout imputrécible ,idéal pour le camping il ne craint ni l'eau ni le soleil. plus léger que du carton et possède la même structure ..facile pour le plier et le découper
Pour les charnières ,en fait il n'y en a pas ,c'est la découpe à 50% DE L'épaisseur de l'akilux qui permet de remplacer l'effet charnières...et garantie ,c'est du solide !!!
patflach

micsolaire

patflach,Je suis stupéfait par la qualité de ton travail !
Un grand bravo à toi.
Ce matériau que je ne connaissais pas est remarquable par ses propriétés mécaniques.

Est-ce qu'on le trouve dans le commerce?

texmex

Et voilà un hotpot de plus de fini.
cliquez ici
Toutes mes étapes pour la construction simple. Evidemment le soleil s'est caché aussitot le hotpot terminé!!! l'orage gronde. Donc je n'ai pas pu le tester.
J'ai diminué les dimensions d'à peu près 20%, car j'ai imprimé le jpg sur mon imprimante jet d'encre en mode poster 4x4 et je ne pouvais pas faire plus grand... mais ca me permet de mettre mon pot d'eau pour le test.




Ouf j'ai mis une photo et maintenant comment rendre un texte en url a clicker???
Cliquez ici
Bon ca je n'ai pas encore trouvé vu que le code html n'est pas interpreté par ce forum... snif... Bon je me suis bien amusée avec ce hotpot.
En fait j'ai utilisé du film autoadhesif (oui bon c'est très relatif l'adherence mais ca fonctionne.) qui est teintée et reflechissante à 85%, qui est un peu transparent. Je crois que c'est pour mettre sur les fenetres de voiture. C'est de Venilia.

micsolaire
texmex,pour un texte à cliquer, tu dois taper :

Citation :
[&url=http://www.site.com&]Cliquez ici[&/url&]

(enlève les &)
Pour la réalisation, bravo !
Le système de charnière que tu utilises n'est pas breveté ???
Je suis curieux de voir le rendement de ton cuiseur avec le film réfléchissant pour les vitres de voiture.
Les photos que tu as faites montrent bien les étapes de la fabrication.

On ne remerciera jamais assez gysmotion pour les plans et indications qu'il a données.

texmex
Pour les charnieres c'est simplement du fil d'acier inoxydable 0.81mm. C'est tout ce que j'ai trouvé dans l'atelier de mon mari. C'est assez dangereux mais eh ca tient assez bien. Mes charnieres sont generalement seulement deux trous, et ca suffit.

J'ai découpé l'isorel avec une scie sauteuse pour les grandes largeurs et une scie à chantourner pour couper chaque pièce. Je me suis bien amusée et j'espère que j'obtiendrai suffisament de chaleur.

GYSMOTION
Tu dis:

"j'espère que j'obtiendrai suffisament de chaleur. "

oui, même si la cuisson est quand même beaucoup plus longue qu'avec les moyens classiques.

Par contre sur ta photo tu places un récipient transparent: ce n'est pas très bon pour capter les rayons du soleil
Il faudra faire la même chose mais avec un récipient noir à l'intérieur si tu veux que cela chauffe bien.

- 1 récipient ou sac transparent à l'extérieur (pour l'effet de serre)
- 1 récipient noir captant les rayons à l'intérieur (celui ou tu mets les aliments)


texmex

Oui absolument mais pour l'instant je n'arrive pas à trouver de récipient noir dans la maison! Donc pour ce premier essai j'ai quand même fait passer un litre d'eau de 25oC à 60oC en plus de 3 heures. (photos ajoutées ) Et ce n'est ni étanche ni sombre!!! Donc je considère que ce n'est pas si mal. Je garderai les yeux ouverts pour un récipient foncé.

Je fais mes travaux pratiques pour remplacer ma chaudière au fioul de 30 ans d'age... par une solution plus ecolo friendly. Pour l'instant les couts me font reflechir, je pense à mettre simplement du Roos tout bête pour une piscine et une chaudière à pellets de bois pour la maison de 120m2. Je suis près de Geneve.

micsolaire

Je voulais te dire texmex que, d'après ce que j'ai vu, tu as des enfants magnifiques !
Félicitations.

texmex

Micsolaire, merci pour mes filles, tu n'aurais pas des idées sur les pompes à chaleur pour la maison ou sur le solaire pour chauffer l'eau sanitaire?

Je m'éloigne des pompes à chaleur à cause de la consommation électrique qui semble importante? et la chaudière à pellets qui connait?


Vince33
Les liens vers les plans du HOT POT ne marchent plus...
Savez vous où je pourrais trouver ces plan?
Merci d'avance!

micsolaire
C'est Gysmotion qui a tracé ce plan.
J'ai repris son tracé pour en faire un document pdf :

Plan du hotpot en pdf

Eric, si tu pouvais réparer le lien brisé, ce serait sympa.


Dernière édition par micsolaire le Jeu 26 Aoû - 20:32, édité 4 fois (Raison : affichage d'une image)

gaziel

Messages : 13
Date d'inscription : 09/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Four Solaire

Message  bricolus83 le Sam 19 Sep - 14:43

Hello Bonjour a tous
Ben, tiens justement je cherchais ce post sur ce four Hot Pot
Je suis nouveau , nouvellement inscrit , je m’appelle Jean Luc et j'habite dans le Var.
Je voudrais bien aussi monter ce genre de  four solaire.
Histoire de l'utiliser dans les pauses midi , parmi mes randonnées montagnes , pêches etc...
Il semblerait que sur ce post , les liens photos ne fonctionnement pas .
Pouvez vous me confirmer ? merci d'avance.
Si quelqu'un aurait ce genre de montage , un grand MERCI d'avance.
Plan , photos  etc...
Merci merci a vous Amis du Forum pour votre aide.
Bien ensoleillement chez vous
Jean Luc   allias Bricolus83
19 Sept 2015

bricolus83

Messages : 8
Date d'inscription : 19/09/2015
Age : 67
Localisation : La Valette du Var

Voir le profil de l'utilisateur http://jeanlucvar.free.fr/

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  micsolaire le Sam 19 Sep - 16:44

Voici ce que j'ai pu récupérer après la fermeture de mon blog


Ce plan m'avait permis de fabriquer le Hotpot.
avatar
micsolaire
Admin

Messages : 266
Date d'inscription : 04/08/2010
Age : 69
Localisation : Lambesc (13)

Voir le profil de l'utilisateur http://www.micsolaire.net

Revenir en haut Aller en bas

Hot Pot

Message  bricolus83 le Dim 20 Sep - 7:21

Excellent , Merci merci MicSolaire . Il resemble bien a un de mes tracés avec quelques modifications. Encore Merci - Bonne Continuation.

bricolus83

Messages : 8
Date d'inscription : 19/09/2015
Age : 67
Localisation : La Valette du Var

Voir le profil de l'utilisateur http://jeanlucvar.free.fr/

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  micsolaire le Dim 20 Sep - 12:53

Jean Luc,
Voici une photo rescapée du hotpot she en cours de fabrication
avatar
micsolaire
Admin

Messages : 266
Date d'inscription : 04/08/2010
Age : 69
Localisation : Lambesc (13)

Voir le profil de l'utilisateur http://www.micsolaire.net

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  micsolaire le Dim 20 Sep - 13:11

Jean Luc,
Si tu fabriques le Hotpot, merci de faire un reportage photo. Cela permettra de faire revivre ce cuiseur.
avatar
micsolaire
Admin

Messages : 266
Date d'inscription : 04/08/2010
Age : 69
Localisation : Lambesc (13)

Voir le profil de l'utilisateur http://www.micsolaire.net

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  bricolus83 le Lun 21 Sep - 4:01

Excellent encore un grand MERCI- J'en ai déjà monté deux, quelque peu modifié, feuille alu 30/100. Ok, je vous tiens au courant.

bricolus83

Messages : 8
Date d'inscription : 19/09/2015
Age : 67
Localisation : La Valette du Var

Voir le profil de l'utilisateur http://jeanlucvar.free.fr/

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  bricolus83 le Ven 2 Oct - 7:31

Hello Bonjour

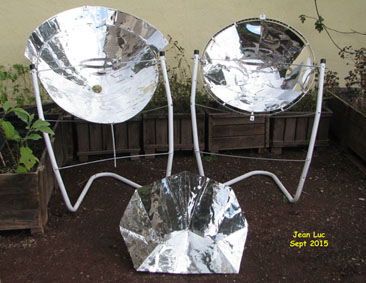

Voici une photo d'un petit four pliable, (quelque peu modifié ), avec deux de mes paraboles.

Allez , je continue , le bricolage solaire, bien d'autres montages pliable en cours.
Je n'utilise que des plaques alu Offset de récup de 30/100.
Bonne Lecture


Dernière édition par bricolus83 le Ven 2 Oct - 13:51, édité 3 fois

bricolus83

Messages : 8
Date d'inscription : 19/09/2015
Age : 67
Localisation : La Valette du Var

Voir le profil de l'utilisateur http://jeanlucvar.free.fr/

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  micsolaire le Ven 2 Oct - 9:02

Belle vidéo, bravo !
Pour insérer une photo dans ton message :
1- tu places ta photo chez un hébergeur (j'utilise Picasa de Google)
2- tu affiches l'image depuis l’hébergeur et tu copies son adresse dans le presse-papier.
3- Dans ton message tu tapes :

Code:
[img]tu colles l'adresse[/img]


Dernière édition par micsolaire le Mar 26 Juil - 17:29, édité 5 fois
avatar
micsolaire
Admin

Messages : 266
Date d'inscription : 04/08/2010
Age : 69
Localisation : Lambesc (13)

Voir le profil de l'utilisateur http://www.micsolaire.net

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  bricolus83 le Ven 2 Oct - 13:52

Excellent c'est fait - Merci merci

bricolus83

Messages : 8
Date d'inscription : 19/09/2015
Age : 67
Localisation : La Valette du Var

Voir le profil de l'utilisateur http://jeanlucvar.free.fr/

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  micsolaire le Ven 2 Oct - 14:57

Bravo ! J'admire tes réalisations.
avatar
micsolaire
Admin

Messages : 266
Date d'inscription : 04/08/2010
Age : 69
Localisation : Lambesc (13)

Voir le profil de l'utilisateur http://www.micsolaire.net

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  bricolus83 le Mar 6 Oct - 16:29

Hello Bonsoir
Hi Micsolaire
Voila vite faite une autre photo, du montage HP, suivant votre plan .
J'ai un autre montage HP , mais plan quelque peu différent.

Je n'utilise que des plaques Alu Offset de 3/10 mm
et du scotch adhésif renforcé fibre, le top.
Sur la vue du haut , le collage de la base avec scotch , n'est pas correct.
Scotch de la base sur les deux grands cotés, pour un pliage correct.
Plaques arriéres , pliage parallèle , bien mieux que que de faire un angle.
Coté réfléchissant, pour l'instant  juste l'alu de la plaque Offset, mais , mais ca chauffe pas mal.
Super pour mes randonnées ,camping , péches etc...
Qu'en pensez vous ?  Merci et Bon Bricolage a vous
Bien de soleil autour de vous .

bricolus83

Messages : 8
Date d'inscription : 19/09/2015
Age : 67
Localisation : La Valette du Var

Voir le profil de l'utilisateur http://jeanlucvar.free.fr/

Revenir en haut Aller en bas

Re: Archives 003 Plan Hot Pot

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
